ABB Bailey IMASO11 Analoge uitgangsmodule

ABB IMASO11 is een analoge uitvoermodule die veel wordt gebruikt in ABB Symphony Plus en Bailey Infi 90 gedistribueerde besturingssystemen. Het biedt 4 analoge uitgangskanalen en ondersteunt verschillende signaaltypen. Compatibel met ABB Symphony Plus en Bailey Infi 90 Systems.

De IMASO11 -analoge uitvoer (ASO) module voert veertien afzonderlijke analoge signalen uit die het INFI 90 Open -systeem gebruikt om een ​​proces te regelen. Het is een interface tussen het proces en het INFI 90 Open Strategic Process Management System. Controlemodules voeren de besturingsfuncties uit; Input/output -modules bieden de I/O.

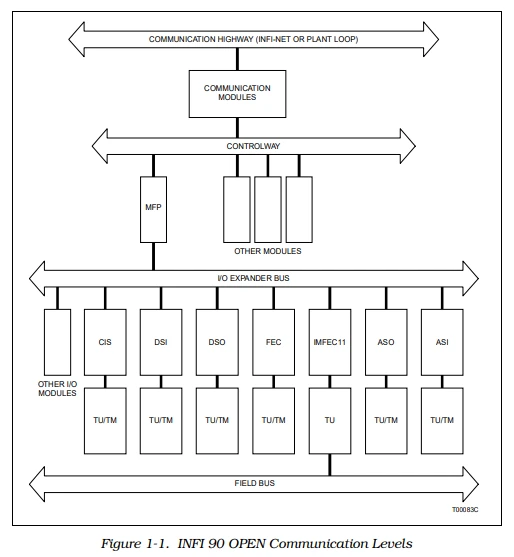

Deze handleiding verklaart het doel, de werking en het onderhoud van de IMASO11 -uitvoermodule. Het behandelt het afhandelen van voorzorgsmaatregelen en installatieprocedures. Afbeelding 1-1 illustreert de INFI 90 open communicatieniveaus en de positie van de ASO -module binnen deze niveaus.

De ASO -module bestaat uit een enkele afgedrukte printplaat (PCB) die één slot inneemt in een module -montage -eenheid (MMU). Jumpers op de PCB configureren elk van de analoge uitgangen. Twee gevangenschroeven op de voorplaat bevestigen de module op de MMU. Twee LED's voor het voorpaneel geven de modulestatus aan.

De ASO -module heeft drie verbindingspunten voor externe signalen en vermogen (P1, P2 en P3). P1 maakt verbinding met logisch vermogen dat de module -circuits aandrijft (zie tabel 5-2). P2 verbindt het met de I/O -expanderbus om te communiceren met een multifunctionele processor (MFP) -module (zie tabel 5-3). De analoge signalen worden uitgevoerd via connector P3 met behulp van een kabel die is aangesloten op een beëindigingseenheid (TU) of beëindigingsmodule (TM) (zie tabel 5-4). De terminalblokken (fysieke verbindingspunten) voor veldbedrading staan ​​op de TU/TM.

Het modulaire ontwerp van de ASO, zoals bij alle INFI 90 Open -modules, zorgt voor flexibiliteit wanneer u een procesbeheerstrategie maakt. Het voert veertien analoge signalen uit die een multifunctionele processor (MFP) gebruikt om een ​​proces te regelen.

De ASO -analoge uitgangen zijn signalen van 1 tot 5 VDC of 4 tot 20 Ma. Individuele jumpers configureren de modus (stroom of spanning) voor elke uitgang. Met deze mogelijkheid kan het INFI 90 Open -systeem overeenkomen met de procesvereisten.

Elke uitgang leest het signaal terug naar het veld om een ​​nauwkeurige werking te verzekeren en de noodzaak om uitgangen te kalibreren elimineren. Bovendien is elke output stroom beperkt om schade door kort circuits te voorkomen. De gebruiker kan ook een van de drie standaardstatussen selecteren.

Het voorpaneel -LED biedt een visuele indicatie van de modulestatus om te helpen bij de systeemtest en diagnose. U kunt een ASO -module verwijderen of installeren zonder het systeem naar beneden te sturen.
