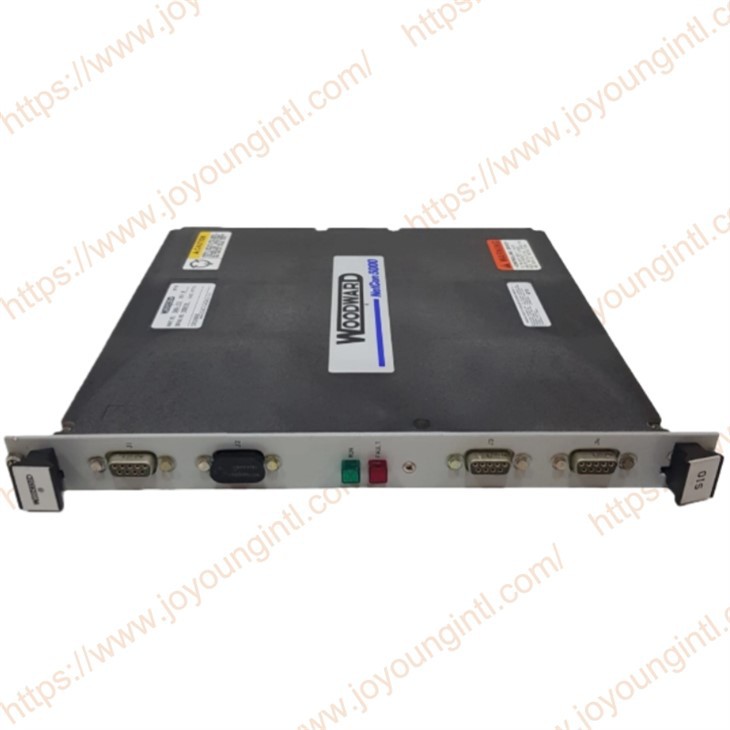

5464-213 WOODWARD NETCON SIO

De Woodward 5464-213 is een NetCon seriële invoer/uitvoermodule (NetCon seriële invoer/uitvoermodule), die wordt gebruikt om de VME-bus (VMEbus) of controllerarchitectuur te verbinden met meerdere seriële communicatiepoorten.
✔ Fungeren als seriële poortmanager binnen het industriële besturingssysteem
✔ Verbindt meerdere RS-232/RS-485 apparaten
✔ Ondersteunt functies zoals protocolconversie, gegevensaanpassing en buffering
Deze modulearchitectuur is heel gebruikelijk in grootschalige besturingssystemen- en wordt gebruikt om fysieke en logische overbruggingen tot stand te brengen tussen gedistribueerde I/O en het hoofdbesturingssysteem.

5464-213 is een Netcon seriële invoer/uitvoermodule voor turbinebesturingssystemen uit de WOODWARD 5400-serie, die de VME-bus verbindt met vier seriële communicatiepoorten.
De module beheert vier seriële poorten; poorten A en B zijn RS-232-poorten, en poorten C en D ondersteunen RS-232-, RS-422- en RS-485-communicatieprotocollen.
De processor van de module is een 68030, die de gegevensoverdracht tussen de poorten en de VME-bus beheert.
De module ondersteunt maximaal 4 KB RAM met dubbele-poorten en 64 KB PROM.

Specificaties:

Ingangsspanning: 24 Vdc
Maximale bedrijfsstroom: 12 V
Bedrijfstemperatuur: -25 graden tot +70 graden
Poorten 1 en 2: RS-232, 110-38,4 Kbaud

Poort A(J1):RS-232 lage-snelheidspunt-naar-punt-apparaten

Poort B(J2): RS-232 back-up/redundante seriële poort

Poort C(J3):RS-232 / RS-422 / RS-485 Meer apparatuur ter plaatse

Poort D(J4):RS-232 / RS-422 / RS-485 Complex netwerk ter plaatse

Veelgebruikte ondersteunende netwerklaagprotocollen zijn onder meer: ​​Modbus RTU / ASCII en RS-232/RS-485 Industriële standaard fysieke laag
Voeding: 10 - 60 VDC

5464-213 kan dienen als een data-uitwisselingsbrug tussen de besturingsbus en heterogene seriële apparaten, waardoor gegevens op afstand terug worden gebracht naar de centrale controller/PLC, of ​​besturingsinstructies worden gedistribueerd naar de overeenkomstige apparaten.

+----------------------+
| Besturingssysteem CPU / PLC |
| (Hoofdcontroller) |
+----------------------+
||
|| VME / Interne communicatie
\ /
+------------------------+
| 5464-213 Module |<-- Assume responsibility for communication and I/O management
+------------------------+
| | | |
||| +-- Seriële uitvoer
||+-- Seriële communicatie (RS-485/RS-232)
| +-- Seriële communicatie (RS-232)
+-- Seriële communicatie (RS-232)

In een typische industriële besturingsarchitectuur:
√ 5464-213 als I/O-kaart of communicatiekaart
√ Voert hoge-interne communicatie uit met de centrale besturingseenheid (zoals MicroNet CPU) via VMEbus
√ De module voert alleen fysieke en logische seriële poorttoewijzingen uit en verwerkt geen geavanceerde logische beoordelingen

Vanuit het perspectief van communicatiefuncties kan het worden gecombineerd met PLC- of DCS-systemen via seriële protocollen:
✔ Sluit RS-485/RS-232-eindapparaten aan
✔ Brug randapparatuur via protocollen zoals Modbus
✔ Kan dienen als veld-I/O-communicatieknooppunt voor PLC's
